Drive de balle à double vers

Drive de balle à double vers

Les entraînements d'allumage sont principalement appliqués dans les machines portuaires, les machines miniers, les machines de soudage, les véhicules de construction, les véhicules modulaires, les systèmes de suivi solaire à simple et double axe et les petits systèmes d'énergie éolienne, etc. Exigence de suivi dans les champs de suivi de la PV, du CPV et du CPV et de l'énergie solaire.

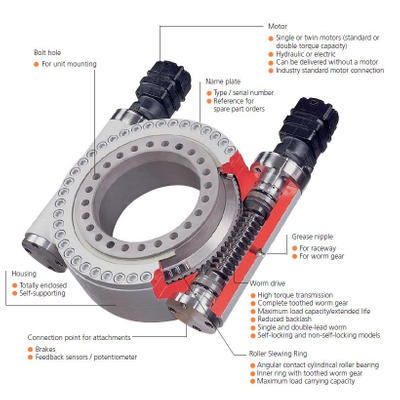

Le double vers baladeur Atteint l'objectif de contact linéaire entre les éléments roulants et le chemin de course en fixant le chemin de course à double rangée et le rouleau cylindrique à double rangée. Et le chemin de course a un certain angle d'inclinaison, augmentant ainsi la capacité de charge de charge, de sorte que le roulement peut prendre en charge les charges axiales et radiales, ainsi que de grands moments de renversement. Étant donné que les dents extérieures sont placées au milieu de la hauteur du cercle extérieur de l'anneau intérieur, l'engrenage de ver peut être installé sur le cercle extérieur de l'anneau intérieur, qui est comparable à la double rangée existante quatre avec des dents extérieures. Par rapport au roulement de balle de la balle de contact ponctuel, il peut considérablement améliorer la capacité de transport de charge et augmenter la rigidité et la capacité de portage du moment de renversement dans les mêmes conditions spatiales. Il a les caractéristiques d'une structure simple, d'une économie d'espace, d'une utilisation facile et d'une réduction des coûts.

L'anneau intérieur est fixé au-dessus de l'anneau du siège de la base, et la première coquille d'arbre et la deuxième coquille d'arbre sont disposées symétriquement sur le côté extérieur de l'anneau du siège de la base. Les lignes d'axe sont perpendiculaires les unes aux autres dans l'espace; Le premier ver est installé dans le premier boîtier d'arbre; Le deuxième ver est installé dans le deuxième boîtier d'arbre. Le premier ver et le deuxième ver sont tous deux maillés avec l'anneau de vitesses externes. Dans cet appareil, deux vers sont utilisés pour conduire la bague extérieure de l'anneau d'allocation. Les forces de translation des deux vers se compensent. Dans le même temps, l'espace entre le ver et le rogne externe peut être "éliminé " pour obtenir un positionnement précis de la rotation angle de la bague extérieure. Le Drive de balle à double vers a une structure simple et une conception raisonnable, et peut être largement utilisée dans les machines d'ingénierie, les machines de construction, le photovoltaïque solaire et d'autres industries.

Notre entreprise a lancé ces modèles de Autonie du ver à double lecteur(https://www.slew-bearring.com/dual-worm-slewing-drive-for-solar-tracker-pd41486784.html): SE17-2, SE21-2, WEA17-2, WEA21-2 et plus de modèles sont toujours en cours de développement.
