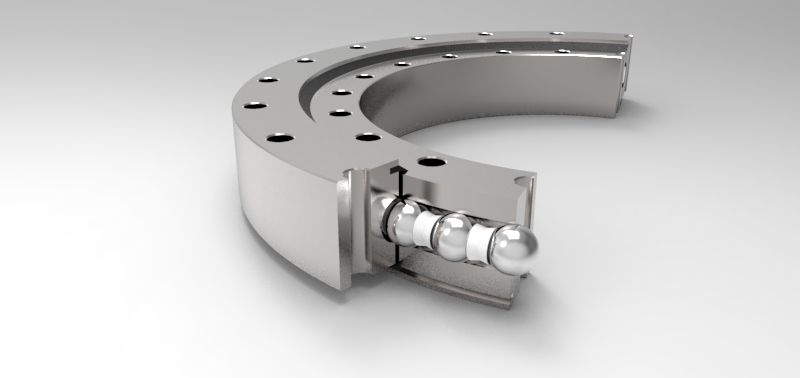

Structure de base de la bague de balle

Le bague de balle est le même que les autres roulements ordinaires. Il a des éléments roulants et des voies de course, mais la différence est que l'anneau de balle a de nombreuses caractéristiques différentes:

1. La taille du Roulement pivotant est relativement grand, son diamètre est généralement de 0,2 à 10 mètres et certains diamètres sont supérieurs à 40 mètres.

2. Le roulement de balle doit généralement porter plusieurs charges, non seulement la force axiale et la force radiale, mais aussi le plus grand moment d'inclinaison. Par conséquent, un ensemble de roulements d'allumage fonctionne souvent comme plusieurs ensembles de roulements ordinaires.

3. La vitesse de course du roulement d'allocation est très faible, généralement moins de 50 révolutions par minute. Dans de nombreux cas, le roulement d'allocation ne fonctionne pas, mais ne tourne que dans un angle, ce qui équivaut à la soi-disant "Swing Bearing ".

4. Il existe également de grandes différences entre les roulements d'allocation et les roulements en termes de matériaux et de processus de traitement thermique.

5. Généralement, le roulement d'allocation est équipé d'un anneau de vitesses pour le lecteur rotatif et un dispositif d'étanchéité pour la prévention des poussières.

6. La méthode d'installation est différente. L'anneau d'allocation n'est pas manchée sur l'arbre du noyau et installé dans la boîte de roulement comme des roulements ordinaires, mais est fixé sur les supports supérieur et inférieur par vis.

La bague d'allocation est une sorte de roulement extra large qui peut supporter une charge complète. Parce que sa forme ressemble à une plaque, elle est également appelée "roulement de platine". Il peut supporter une charge axiale plus grande, une charge radiale et un moment d'inclinaison, et peut remplacer plusieurs ensembles de roulements ordinaires. Combinaison de fonctions. Généralement adapté aux équipements mécaniques qui portent un moment de renversement énorme pour un mouvement de rotation relatif, c'est une sorte de combinaison combinée Roulement avec une efficacité élevée et une capacité de charge élevée.

Par conséquent, en raison de la nature particulière du roulement de balle et d'autres raisons, le roulement de balle a été appliqué dans de nombreux domaines dans une plus grande mesure.
