calcul de roulement d'anneau d'allumage à une rangée

Passez en revue la section des informations de demande suivantes avant de procéder avec Roulement pivotant sélection. La section Informations d'application est un guide pour sélectionner un roulement utilisé dans une application normale telle que définie.Déterminez le roulement maximal charges. Ces charges doivent inclure toutes les charges dynamiques et statiques imposées sur le roulement. Les charges doivent être transposées à des charges agissant au centre du roulement. Toutes les forces appliquées au roulement et à l'équipement. Non seulement les charges nominales et de travail, mais aussi celles qui peuvent survenir lorsque l'équipement est au repos, comme celui du vent pour des structures plus grandes. Télécharges imposées pendant les situations de surcharge ou de test. Télécharges imposées lors de l'assemblage ou du démontage.

Poids de tous les membres de la structure qui sont soutenus par le roulement de toutes les combinaisons possibles de charges maximales. Une grue, par exemple, a généralement un certain nombre de conditions de charge par rapport aux rayons de travail, à la fois pendant l'utilisation et au moment des tests de surcharge.

Si un engrenage intégral est souhaité, déterminez la capacité d'engrenage requise. Comme pour les charges de roulement, une considération doit être accordée à toutes les conditions qui généreraient des charges d'équipement potentielles; Certains exemples incluent ceux-ci tout en travaillant, statique, en inclinaison et tests de surcharge. Il faut également prendre en compte le cycle de service à chacune de ces conditions pour aider à déterminer la résistance à la rotation.

En un mot, la taille de l'anneau d'allocation requise dépend des exigences faites sur son:

Capacité de charge de charge statique et dynamique, vie, fiabilité opérationnelle

La charge de référence statique fa 'et m' est calculée:

Roueur d'anneau d'allumage à une seule rangée (roulement de platine) Méthode de calcul de sélection:

Calcul de sélection de la bille de coulée à quatre points à quatre points Calcul respectivement d'un angle de 45 ° et 60 ° de deux cas.

I, A = 45 ° II, A = 60 °

Fa '= (1.225 * fa +2.676 * Fr) * fs fa' = (fa +5.046 * Fr) * fs

M '= 1,225 * m * fs m' = m * fs

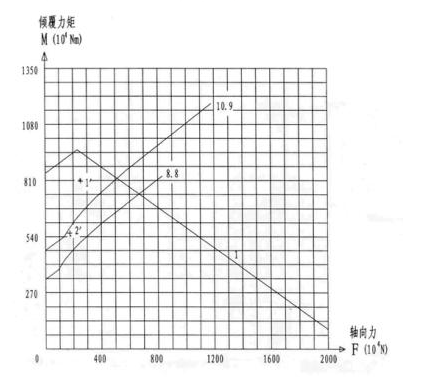

Trouvez ensuite les deux courbes ci-dessus, dont l'une suivante peut être dans la courbe.

L lignes de capacité de roulement statique de ligne L

8.8, 10,9 pour la courbe de charge de boulon

Point de chargement 1'-statique

Point de chargement 2'-boud

Un point de course à point puis statique sous la courbe 1, pour répondre aux exigences

2 'à 10,9 points en dessous de la courbe de charge du boulon, alors sélectionnez les 0,9 boulons répondre aux exigences.
