Force de chargement de palier d'allumage

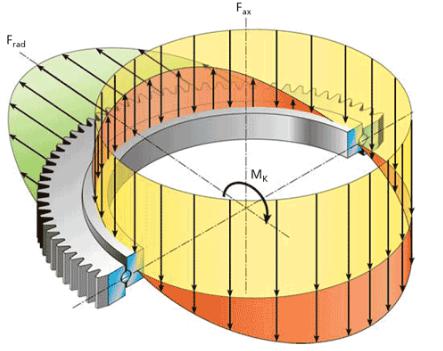

Pendant l'utilisation du roulement d'allocation, il est généralement nécessaire de supporter l'action articulaire de la force de charge axiale FA, la force de charge radiale FR et le moment de renversement M. pour différentes applications, en raison des différents modes de travail et des formes structurelles du Machine principale, la combinaison des trois charges ci-dessus que la situation changera, parfois cela peut être la combinaison de deux charges, et parfois cela peut être juste un effet distinct d'une charge.

Un anneau d'allocation est un système contenu de balles ou de rouleaux, de cage, de chemins de course, de provisions de montage, et souvent, un engrenage intégral également. Ces grandes unités sont conçues pour transmettre la charge axiale, la charge radiale et les charges de moment inclinable. Et parce qu'ils gèrent les charges (et différentes combinaisons d'entre elles) dans un assemblage, ces roulements éliminent le poids, l'espace et les pénalités de coûts d'autres conceptions de rotation.

Calcul et sélection de roulement d'allocation en fonction de la force de chargement

L'anneau d'allumage le plus approprié pour une conception dépend des charges statiques et dynamiques, des exigences de boulons et des spécifications d'engrenage. Comment les charges sur une bague d'allocation sont-elles mieux calculées? En utilisant l'approche d'ingénierie classique de la création de diagrammes à corps libre, puis de la résolution de variables inconnues en utilisant des équations d'équilibre statique. (Un tel croquis montre les forces, leur direction vectorielle en termes de valeurs de coordonnées cartésiennes x et y, et les distances perpendiculaires x et y de ces forces par rapport au centre de roulement.) Le plan de roulement devient une ligne coupée pour le diagramme du corps libre Forces de division - gauche et droite ou supérieure et inférieur par rapport au plan de roulement. Les charges de roulement sont simplement les forces de réaction au plan de coupe. Les équations des forces réactionnaires de retour d'équilibre statique dans ce plan sont:

Σ Forces axiales = 0

Σ Forces radiales = 0

Σ moments = 0

Les directions de la force et la rotation du moment sont très importantes, indiquant si une valeur est positive ou négative. Les charges de moment sont calculées sur le centre de l'anneau - c'est-à-dire où le plan central et l'axe de rotation de l'anneau se croisent.

L'importance de la maintenance des roulements à anneau d'allocation dans l'équipement de levage

Dans l'équipement de levage, le roulement de grand diamètre sert de joint entre la structure supérieure et le train de roulement, fournissant un moyen de rotation à 360 degrés. Les dispositifs de levage ont généralement un spectre de charge complexe: le roulement de l'anneau d'allocation peut gérer simultanément toutes les combinaisons de chargement de moments de poussée, radiale et inclinable. L'utilisation d'un roulement d'anneau d'allocation offre un autre avantage: sa conception sans puits élimine le besoin d'une broche ou d'un poteau. Le centre du roulement reste ouvert pour permettre le passage de divers composants hydrauliques et de contrôle.

La lubrification inadéquate est la cause la plus courante de défaillances prématurées. Dans les roulements d'anneaux d'allumage, une graisse de pression extrême et extrême est nécessaire. Lorsque la lubrification est inadéquate, les dommages de surface sous forme de rugueux ou d'ondulation se produisent. Plus tard, les fissures fines se développent, suivis d'un écaillant

Bien que l'entretien soit essentiel pour allonger la durée de vie des grands roulements d'anneaux d'allumage, la gravité de l'utilisation d'équipements lourds signifie que finalement, tout Grand roulement d'anneau d'allocation deviendra usé. La détection de l'usure des roulements rend la réparation d'une alternative moins coûteuse au remplacement. Si vous pratiquez un entretien approprié et surveillez les panneaux d'avertissement communs, un roulement usé est susceptible d'être considéré comme réparable.
