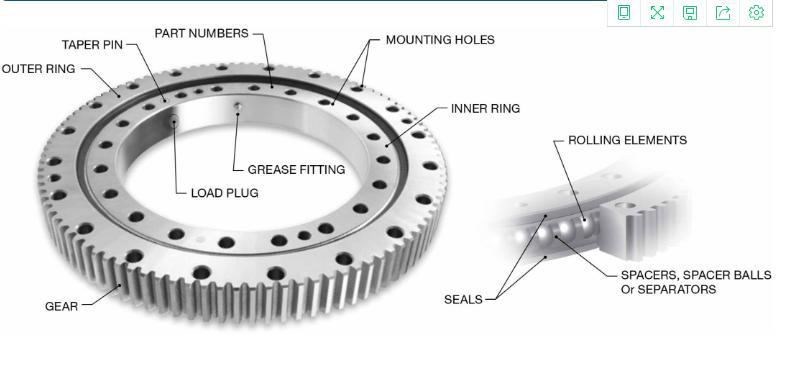

Quelles sont les composants de l'anneau de couchage

Anneau intérieur et anneau extérieur

Les roulements sont composés de deux anneaux, chacun contenant un chemin de course de précision durci à la surface à une profondeur spécifiée. Chaque anneau est fabriqué à partir d'un forgeage en acier à carbone moyen.Boulangers ont des voies de course construites dans une configuration de contact à quatre points, avec des angles de contact 45 ° comme standard. D'autres configurations de courses sont disponibles, telles que le rouleau croisé et le contact à quatre points. Ces autres options sont souvent considérées dans les cas où des charges très élevées ou des exigences de rigidité spéciales sont nécessaires.

Éléments roulants

Les éléments de roulement de précision spécifiquement durcis en acier en alliage chromé facilitent la rotation relative des anneaux entre les anneaux intérieurs et extérieurs. Les rouleaux comme éléments roulants sont également souvent utilisés.

Entretoises, balles d'espaceur et séparateurs

Les espaceurs, généralement fabriqués à partir d'un matériau plastique, sont couramment utilisés pour séparer les balles pour les empêcher de se frotter directement les uns contre les autres. Parfois, les boules d'espaceur sont utilisées au lieu d'espaceurs. Dans ce cas, ce sont des balles légèrement plus petites que les boules de transport de charge, placées entre chaque balle de transport. Parfois, les paramètres d'application justifient l'utilisation d'un séparateur.

Trous de montage

Les trous de montage sont généralement espacés autour des faces de l'anneau intérieur et extérieur le long d'un cercle de boulon uniforme et d'espacement égal. Ces trous peuvent être à travers des trous, des trous taraudés, des trous taraudés à l'aveugle, des trous de contrebore, etc. Parfois, les exigences du cercle de boulons ou d'espacement doivent être personnalisées pour répondre aux exigences d'une application spécifique, auquel cas des options personnalisées sont disponibles. Dans le cas des numéros de pièce standard répertoriés dans ce catalogue ou d'autres versions personnalisées, le concepteur d'équipement, le fabricant ou l'utilisateur est responsable de déterminer que la conception de montage est adéquate.

Scellés

Les sceaux sont fournis de chaque côté du roulement, leurs fonctions principales étant la rétention de graisse et la prévention de certaines contamination telles que la poussière et les débris d'entrer dans le roulement. Les phoques sont généralement fabriqués à partir d'une bande de caoutchouc Buna-N extrudée et, dans des tailles plus petites, un bouclier métallique sans contact.

Bouche de chargement

En raison de la nature du processus de durcissement de la course, il y a un écart dans la dureté de la course de chaque race. À cet endroit pour l'anneau non gonflé, ou l'anneau extérieur pour les roulements non ancrés, un trou est foré pour permettre le chargement des balles dans le dernier ensemble d'anneau d'allumage. Ce trou est bouché et fixé avec une goupille conique. Notez que pour l'anneau où une bougie de charge n'est pas présente, un «s» est tamponné sur la face de cet anneau à l'emplacement de l'espace non étalé dans la course (également connu sous le nom de point faible). Le retrait de la fiche de charge annule la garantie.

Épingle à étape

Sécurise la fiche de chargement sur l'anneau intérieur ou extérieur.

Engrenage

Les roulements d'allocation peuvent être fabriqués avec engrenages internes, engrenages externes ou sans engrenage. Des engrenages spéciaux, tels que des engrenages hélicoïdaux et verts, sont également disponibles sur demande. Les gélification sont généralement un engrenage d'éperon involute standard avec des dispositions de contrecoup et un minimum de qualité AGMA Q8.

Raccord de graisse

Au moins un raccord de graisse est inclus dans l'un des anneaux. La quantité peut augmenter avec le diamètre du roulement. Pour les roulements avec des engrenages, les ajustements de graisse sont situés sur l'ID ou l'OD de l'anneau non angeté. Pour les anneaux de calcul non détruits, il est équipé pour s'adapter à la graisse FiTtings sur l'anneau intérieur ou extérieur. Des quantités, des emplacements et des configurations personnalisés pour les raccords de graisse sont disponibles.
