RKS.060.20.0414
XZWD
8482800000

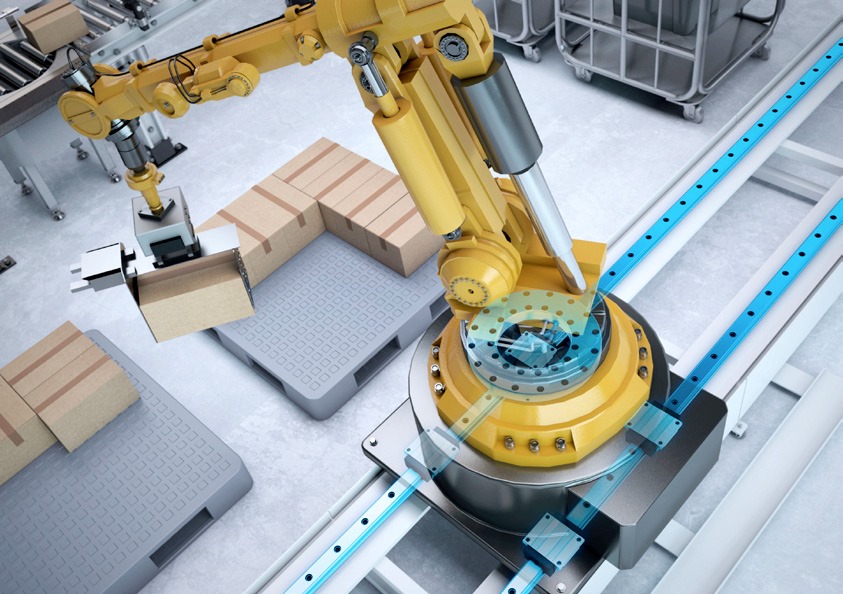

Anneau d'allumage de longue durée de vie non-bonté portant la même chose que RKS pour le palette de manipulateur robotique
Les palettisateurs sont Utilisé pour un grand nombre d'opérations dans la manipulation des marchandises. Les applications les plus courantes sont les opérations avec le besoin d'empilement marchandises sur la palette. La machine remplace dur Travail manuel tout en augmentant la capacité de production. Les machines de palettisation sont disponibles dans de nombreuses variétés en fonction du type de produit qui est Pallétisé.
Roulements de type léger
• Acier: acier de haute qualité, 50mn, 42crmo, C45 amélioré
• Lubrification: les roulements d'allumage de type lumière sont pré-lubrifiés avec un savon au lithium, des additifs EP et Aconsistence de 2
• Classe de boulonnage: 10.9 recommandé
• Graisser les mamelons: quatre mamelons à graisse également (M8X1.00) (G)
• Durcissement des voies de course de haute qualité
Roulements d'allumage de type léger avec des trous spéciaux ou sans trous pour les boulons de fixation: veuillez nous contacter
Pour obtenir du dessin (PDF), veuillez cliquer sur le modèle.
| Modèle Pdf.format | Poids kg | Dimensions (mm) | Dimension de montage (mm) | Dimension structurelle (mm) | Déclaration (mm) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | d1 | H1 | H2] | Hu | Ho | Axial | Radial | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,28 | ≤0,24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
Noter:
1. N1 est le nombre de trous lubrifiants. Tasse d'huile M8 × 1JB / T7940.1 ~ JB / T7940.
2. L'emplacement du mamelon d'huile peut être modifié en fonction de l'application de l'utilisateur.
3. "km " est une réduction d'addendum; M: module; Z: dents nos.
4. Pour la capacité de la courbe de charge, veuillez télécharger notre catalogue pour le roulement de balle.
Si vous avez une question ou une enquête, PLS n'hésitez pas à nous contacter.
Anneau d'allumage de longue durée de vie non-bonté portant la même chose que RKS pour le palette de manipulateur robotique
Les palettisateurs sont Utilisé pour un grand nombre d'opérations dans la manipulation des marchandises. Les applications les plus courantes sont les opérations avec le besoin d'empilement marchandises sur la palette. La machine remplace dur Travail manuel tout en augmentant la capacité de production. Les machines de palettisation sont disponibles dans de nombreuses variétés en fonction du type de produit qui est Pallétisé.
Roulements de type léger
• Acier: acier de haute qualité, 50mn, 42crmo, C45 amélioré
• Lubrification: les roulements d'allumage de type lumière sont pré-lubrifiés avec un savon au lithium, des additifs EP et Aconsistence de 2
• Classe de boulonnage: 10.9 recommandé
• Graisser les mamelons: quatre mamelons à graisse également (M8X1.00) (G)
• Durcissement des voies de course de haute qualité
Roulements d'allumage de type léger avec des trous spéciaux ou sans trous pour les boulons de fixation: veuillez nous contacter
Pour obtenir du dessin (PDF), veuillez cliquer sur le modèle.
| Modèle Pdf.format | Poids kg | Dimensions (mm) | Dimension de montage (mm) | Dimension structurelle (mm) | Déclaration (mm) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | d1 | H1 | H2] | Hu | Ho | Axial | Radial | ||
| WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,28 | ≤0,24 |
| WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
Noter:
1. N1 est le nombre de trous lubrifiants. Tasse d'huile M8 × 1JB / T7940.1 ~ JB / T7940.
2. L'emplacement du mamelon d'huile peut être modifié en fonction de l'application de l'utilisateur.
3. "km " est une réduction d'addendum; M: module; Z: dents nos.
4. Pour la capacité de la courbe de charge, veuillez télécharger notre catalogue pour le roulement de balle.
Si vous avez une question ou une enquête, PLS n'hésitez pas à nous contacter.
