| Quantité: | |
|---|---|
WD-062.20.0644
XZWD
8482800000

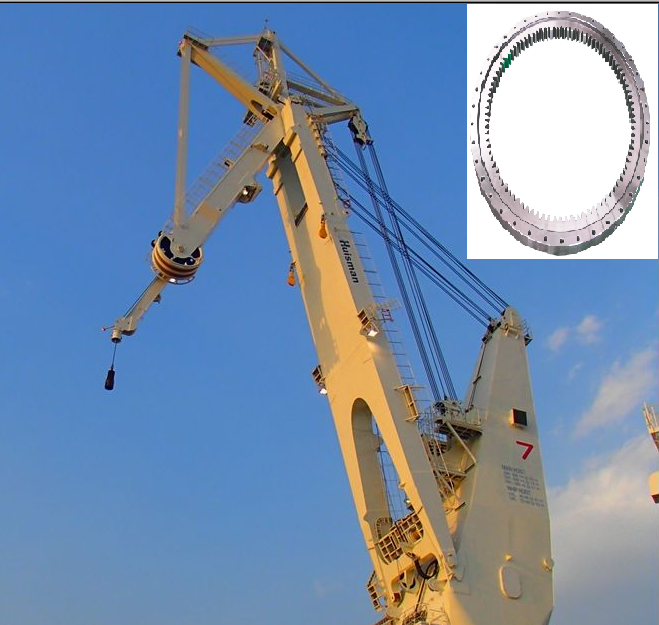

Une large gamme de grues de piédestal qui peuvent être utilisées pour diverses tâches, y compris le déchargement des navires d'alimentation, le transfert de tuyaux et le pont et les ascenseurs sous-marins: grues à montée sur piédestal (offshore) et grues à boom à articulations.
Le boom d'une grue montée sur piédestal est suspendue d'un tacle de palan de boom, qui s'étend du haut de la grue à la tête du boom, et pivot les charnières sur le devant de la grue. Avec le plateau de la bombe, le rayon de travail des blocs inférieurs est contrôlé. Le boom d'une grue à boom à articulations est suspendu de cylindres hydrauliques et de charnières pivotant sur le devant de la grue.
Le La série maritime est une grue équipée d'une base spéciale pour un et une installation fixe sur tout type de navire, de commandes centrales et Distributeur disjoint de la structure. Il y a une procédure qui est Inclus dans une couche de base époxy à deux composants de 40,50 microns d'épaisseur. Ça aussi A deux couches d'émail et finissent avec une couche 60/80 / micron de deux Polyuréthane de composant. L'unité a une base et des tiges de jack secondaires qui a un placage chimique en nickel trempé de 50 micron et placage chromé de 100 c. Il y a un double placage chromé sur ses tiges de jack extension et cylindres de rotation.
| Modèle | Dimensions (mm) | Dimension de montage (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Noter:
1. N1 est le nombre de trous lubrifiants. Tasse d'huile M8 × 1JB / T7940.1 ~ JB / T7940.
2. L'emplacement du mamelon d'huile peut être modifié en fonction de l'application de l'utilisateur.
3. "km " est une réduction d'addendum; M: module; Z: dents nos.
4. Pour la capacité de la courbe de charge, veuillez télécharger notre catalogue pour le roulement de balle.
Si vous avez une question, PLS n'hésitez pas à nous contacter.
