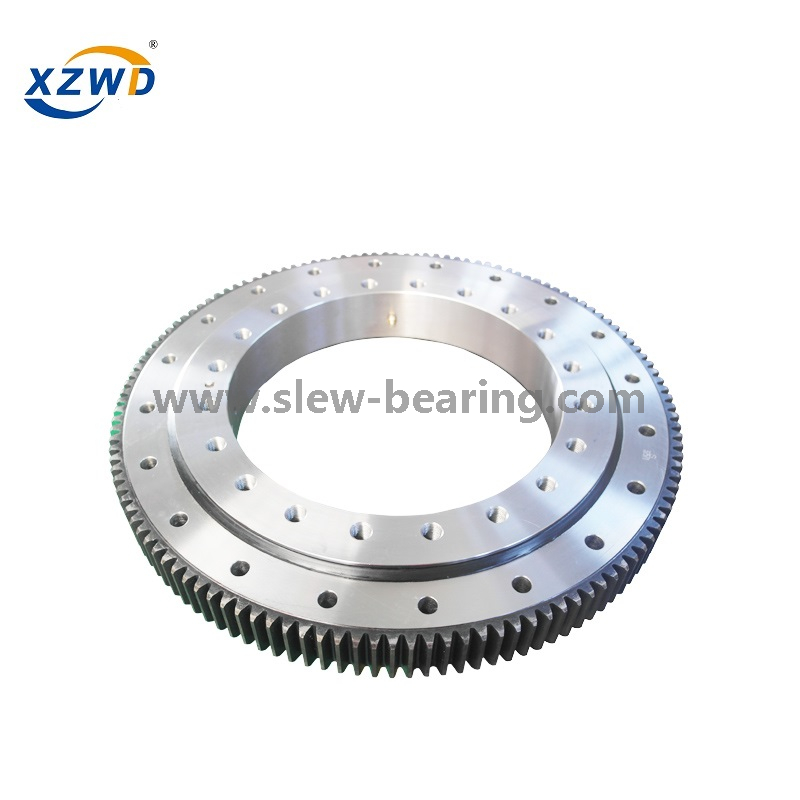

Machinerie de construction Roueur d'allumage
XZWD
8482800000
Boule de contacts de quatre points est un type de roulements séparés qui signifient qu'un roulement peut résister à la force axiale dans les deux directions. Le Section de la Raceway est PeACCH. Lorsque le roulement est déchargé ou en charge radiale pure, il y a quatre points de contact entre les balles et les anneaux. C'est pourquoi ça s'appelle Boule de contacts de quatre points Roulement. Quand il porte une charge axiale pure, il y a deux points de contact entre les balles et le chemin de course, par conséquent, il peut résister à la force axiale des deux côtés. De plus, les roulements d'allumage à billes à quatre points peuvent prendre en charge la charge du moment qui les rend avec les performances d'un palier de contact angulaire bas seul et d'une double rangée.
Le roulement convient aux situations où deux points de contact existent lorsque une charge pure ou une charge axiale plus grande est appliquée ou un champ à grande vitesse.
Les roulements à 4 points font un triple service tout en économisant l'espace
Un roulement à billes de contact à quatre points facilite la simplification des conceptions de machines qui ont une combinaison de charges radiales, poussées et de moment car il peut gérer les trois simultanément. Ils sont principalement utilisés pour les applications lentes à modéré, ou lorsque le mouvement oscillatoire est prédominant.
Un seul roulement de contact à quatre points rend généralement un deuxième roulement inutile, ce qui offre des avantages très importants:
Économies d'espace
économies de poids
économies de coûts
rigidité et précision
installation plus rapide
Moins d'entretien
trous de montage intégraux, engrenages, etc.
Grâce à une géométrie de chemin de balle unique qui produit deux fois plus de points de contact, un roulement de contact à quatre points peut résister aux charges radiales, poussées et moment individuellement ou dans n'importe quelle combinaison. Il a une rangée de balles avec une course intérieure et une course extérieure. Les rainures de balle sont générées à partir de deux centres, chaque rayon légèrement plus grand que le rayon de la balle. Les angles de contact sont généralement à 35 ° de la ligne médiane radiale, mais peuvent être variés pour s'adapter à l'application.
Avantages importants
Les roulements de contact à quatre points sont particulièrement efficaces dans les applications dans lesquelles l'élément rotatif a un rapport élevé de diamètre à la longueur axiale. La plupart ont un grand rapport de la taille de l'alésage à la section: plus ce rapport est grand, plus les races individuelles sont plus minces et plus flexibles. Les tailles de roulements de section mince varient de 1 "à 40 " et les roulements d'anneaux d'allumage varient de 4 "à 178 " O.D.
Nous proposons des roulements de haute précision, à grande vitesse et de haute qualité, qui sont largement utilisés dans de nombreux domaines tels que l'aérospatiale, l'aviation, la navigation, la métallurgie, le pétrole, les produits chimiques, la production d'électricité, la pulpe et le papier, les textiles, les chantiers navals, les machines miniers , Machines d'ingénierie, machines, chemins de fer, automobiles, bière, cigarettes, appareils électroménagers, fabrication électrique et mécanique, etc. Les applications typiques comprennent des roulements swing (anneaux de balle) pour les grues, les excavateurs, les plates-formes de travail aérien, les tourelles d'armes à feu, les piédestaux radar, l'équipement forestier, les véhicules agricoles, l'équipement de surveillance, l'équipement de scanner, les excavateurs, les grues, les machines à tunnels ou les équipements de manutention. Nous proposons des roulements de platine légère à moyenne ou des roulements de platine lourds pour des capacités de manipulation de charge encore plus importantes.
