| Quantité: | |
|---|---|
WD-060.20.0744
XZWD
8482800000

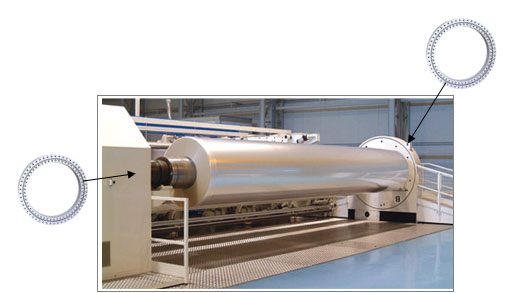

Lumière Le roulement de balle de type pourrait économiser du poids, créer de l'espace, réduire les frictions, Augmentez la flexibilité de conception et offrez une excellente précision de fonctionnement.
Xuzhou Wanda Slewing Bearing Co., Ltd peut fabriquer de nombreux roulements de remplacement et une autre marque célèbre, en comparant avec eux, nous avons un prix et une livraison très compétitifs.Si vous avez des demandes de renseignements sur ces roulements de tueurs, fournissez-nous simplement le numéro et nous vous donnerons citation et livraison rapides. En outre, nous pouvons également fournir le roulement de balle en fonction du dessin ou du design du client lui-même.
Les roulements d'allumage peuvent accueillir les charges axiales, radiales et de moment agissant uniquement ou en combinaison et dans n'importe quelle direction.
Pour obtenir du dessin (PDF), veuillez cliquer sur le modèle.
| Modèle Pdf.format | Poids kg | Dimensions (mm) | Dimension de montage (mm) | Dimension structurelle (mm) | Déclaration (mm) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | d1 | H1 | H2] | Hu | Ho | Axial | Radial | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,28 | ≤0,24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0844.pdf | 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
Noter:
1. N1 est le nombre de trous lubrifiants. Tasse d'huile M8 × 1JB / T7940.1 ~ JB / T7940.
2. L'emplacement du mamelon d'huile peut être modifié en fonction de l'application de l'utilisateur.
3. "km " est une réduction d'addendum; M: module; Z: dents nos.
4. Pour la capacité de la courbe de charge, veuillez télécharger notre catalogue pour le roulement de balle.
