Roulement pivotant

Un roulement de balle  ou anneau [ing]  est une rotation Roulement des éléments roulants  ou alors palier lisse  qui prend généralement en charge une charge lourde mais lente ou lent à osciller, souvent une plate-forme horizontale comme une grue, une murs de balançoireou la plate-forme orientée vers le vent d'un axe horizontal Moulin à vent. (À "Slew " signifie tourner sans changement de lieu.)

Par rapport à d'autres roulements à éléments roulants, les roulements d'allumage sont minces en section et sont souvent fabriqués en diamètre d'un mètre ou plus; les roulements d'allocation sur le Roue de falkirk  mesurent 4 mètres de diamètre et montent sur un essieu de 3,5 mètres. Les roulements d'allumage ressemblent à des roulements de surface surdimensionnés surdimensionnés.

Les roulements d'allumage utilisent souvent deux rangées d'éléments roulants. Ils utilisent souvent trois course  des éléments, tels qu'un anneau intérieur et deux anneaux externes "diminuent " qui se rassemblent axialement.

Les roulements d'allocation sont souvent fabriqués avec des dents d'engrenage intégrées à la race intérieure ou extérieure, utilisées pour conduire la plate-forme par rapport à la base.

Quant aux autres roulements qui réciproques, plutôt que de rotation en continu, la lubrification peut être difficile. Le coin d'huile  Construit dans un roulement rotatif en continu est perturbé par le mouvement de démarrage d'arrêt de l'allumage. Au lieu de cela, un roulement hydrostatique  avec un débit d'huile pompé peut être utilisé.

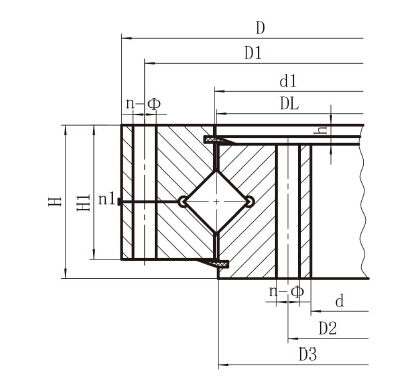

Roulement d'allumage à rouleau à un seul rangée, est composé de deux sièges, de structure compacte, de haute précision, de dégagement de petit assemblage, pour l'exigence de précision d'installation est élevée, le rouleau de 1: 1 disposé, peut supporter la force axiale en même temps, le renversement Moment et grande force radiale, est largement utilisé pour transporter, des machines d'ingénierie et des produits militaires.

Pour obtenir du dessin (PDF), veuillez cliquer sur le modèle.
