Chine professionnelle Fabrication compact Drive SERIES ET SÉRIES DE WEA

Le roulement de balle interne de la série SE est une dent hélicoïdale, le roulement d'étalonnage de la série WEA est de la dent de turbine, donc la capacité de roulement de la série WEA est plus grande que la série SE!

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Série SE et série WEA
Marque de produit:
XZWD
code produit:
8483409000

Description du produit

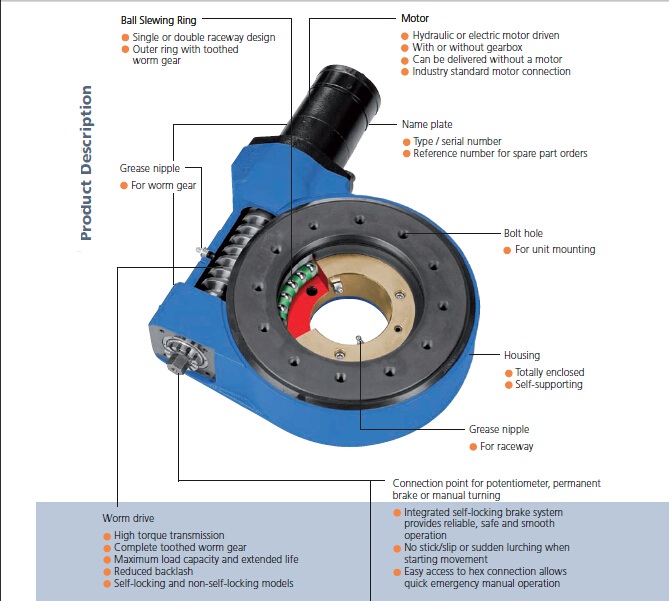

Les lecteurs d'allumage sont des unités de rotation compactes intégrées dans un boîtier en fer coulé qui contient une bague d'allocation avec un équipement. Un engrenage à vers tourne un anneau d'allocation avec une haute précision; Il permet un couple d'engrenage maximal et une rotation lisse. Les entraînements d'allumage peuvent gérer les charges axiales, radiales et inclinables et sont entièrement scellés.

Les disques d'allumage XZWD incluent les séries SE et les séries WEA.

Le roulement de balle interne de la série SE est une dent hélicoïdale, le roulement d'étalonnage de la série WEA est de la dent de turbine, donc la capacité de roulement de la série WEA est plus grande que la série SE!

Les lecteurs d'allumage sont Conçu pour fonctionner horizontalement et / ou verticalement dans l'équipement rotatif lent. Les lecteurs d'allumage XZWD sont auto-verrouillables, donc des systèmes de freinage externes coûteux ne sont pas nécessaires. De plus, ils sont équipés de connecteurs de bride de moteur des deux côtés pour une installation flexible et facile d'un électrique moteur ou moteur hydraulique.

Caractéristiques principales des entraînements XZWD:

· Axe unique et à double axe

· Ratios de vitesse (réducteurs de vitesse) à partir de 1:62 - 1: 150

· Modifications personnalisées

· Construction compacte

· Installation et maintenance faciles

· Haute précision avec réaction basse (autorisation entre les dents d'accouplement)

· Brides de connexion du moteur des deux côtés de l'engrenage de vers

· Longue performance de vie

· Scellage résistant aux UV

· Revêtement en poudre

XZWD produit Des entraînements compacts qui sont reconnus et appréciés dans divers secteurs de marché dans le monde, comme dans:
Plates-formes aériennes et plates-formes de travail,

Systèmes de suivi solaire (PV, CPV et CSP),

éoliennes,

équipement agricole et forestier,

grues marines (navires),

plates-formes off-shore,

Grandes petites et moyennes,

grues de camion,

camions à vide, etc.

Désormais, XZWD dispose d'un équipement de production de 109 PC avec une capacité de production annuelle de balancement 40000pcs / an.

En 2022, il disposera de 167 pcs de production dans une nouvelle usine avec une capacité de production annuelle de coulée de 70000pcs / an.

Entraînement compact

Dimensions du lecteur d'étalage de la série SE et paramètres de performance:

Pour obtenir du dessin (PDF), veuillez cliquer sur le modèle.

Modèle	Dimensions extérieures					Dimensions d'installation								Date des trous de montage
Pdf.format	L1	L2	L3	H1	H2	D1		D2	D3	D4	D5	D6		N1	M1	T1	T2	n2	M2	T3	T4
	MM													Bague intérieure				Bague extérieure
SE3-62-H-16R	190	157	80	94.5	97.5		126	100	non	non	100		115	6	M10	17	32	6	M10	17	non
SE5-62-H-16R	228	173	100.1	107.5	119		140	100	non	non	128		146	6	M10	18	33	6	M10	20	non
SE7-73-H-16R	295	185	132.7	76.5	80.8		145	120.6	98	163	203.2		237.5	10	M12	25	45	8	M12	25	42.4
SE9-61-H-25R	408	314	174.2	102	108		204	175	145	222.5	270		316	15	M16	30	65	16	M16	30	53
SE12-78-H-25R	498	324	220	106	110.5		289	259	229	308.5	358		402	19	M16	30	69.4	18	M16	30	51
SE14-85-H-25R	533	330	237.6	106	110		325	295	265	342.5	390		435.5	23	M16	30	69	18	M16	30	51
SE17-102-H-25R	578	378	282.55	121	126		406	365.1	324	425	479.4		522	20	M16	32	79	20	M16	32	55
SE21-125-H-25R	737	462	339.1	133	136.5		533	466.7	431.8	525.5	584.2		618	35	M20	40	91	36	M20	40	non
SE25-150-H-25R	863	462	401.8	133	130		628	565	512	620	675		744	35	M20	40	87	36	M20	40	non

Modèle	Couple de sortie nominal kn.m	Couple de moment inclinable kn.m	Charge axiale KN	Charge radiale KN	Couple de maintien kn.m	Rapport de vitesse	Suivi de suivi	Engrenages auto-verrouillables	Poids kg
SE3	0.4	1.1	30	16.6	2	62: 1	≤0,200	Oui	12 kg
SE5	0.6	3	45	22	5.5	62: 1	≤0,200	Oui	20 kg
SE7	1.5	13.5	133	53	10.4	73: 1	≤0,200	Oui	23 kg
SE9	6.5	33.9	338	135	38.7	61: 1	≤0,200	Oui	49 kg
SE12	7.5	54.3	475	190	43	78: 1	≤0,200	Oui	61 kg
SE14	8	67.8	555	222	48	85: 1	≤0,200	Oui	64 kg
SE17	10	135.6	976	390	72.3	102: 1	≤0,150	Oui	105 kg
SE21	15	203	1598	640	105.8	125: 1	≤0,150	Oui	149 kg
SE25	18	271	2360	945	158.3	150: 1	≤0,150	Oui	204 kg

Pour obtenir du dessin (PDF), veuillez cliquer sur le modèle.

Modèle	Dimensions extérieures					Dimensions d'installation				Données de trou de montage
Pdf.format	L1	L2	L3	H2	D0	D2	D3	D4	D5	N1	M1	T1	T2	n2	M2	T3
	MM									Bague intérieure				Bague extérieure
Wea9	424	330	180	108	360	175	146	222.5	270	15	M16	30	62	16	M16	30
WEA12	509	370	222.5	108	445	259	229	310	358	19	M16	30	62	18	M16	30
WEA14	544	380	240	108	480	295	265	342	390	23	M16	30	56	18	M16	30
WEA17	534	405	285	108	570	365.1	332	430	479.4	20	M16	32	62	20	M16	32
Wea21	762	483	350	130	693	466.7	425	540	574.2	35	M20	40	70	36	M20	40
Wea25	861	513	399	130	793	565	525	630	675	35	M20	40	70	36	M20	40

Modèle	Couple de notre couple noté kn.m	Couple de moment inclinable kn.m	Charge axiale statique KN	Charge radiale statique KN	Charge axiale dynamique KN	56 dynamique de charge radiale KN	Couple de maintien kn.m	Radio	Vitesse de sortie RPM	Engrenages auto-verrouillables	Poids kg
Wea9	8	33.9	550	205	130	110	38.7	62: 1	＜3	Oui	53 kg
WEA12	9.5	54.3	725	270	180	140	43	79: 1	＜3	Oui	66,8 kg
WEA14	10.8	67.8	920	343	220	190	48	86: 1	＜3	Oui	75 kg
WEA17	12.96	135.6	1110	414	268	220	72.3	104: 1	＜2	Oui	96 kg
Wea21	28.7	203	1595	596	340	270	105.8	90: 1	＜1.5	Oui	172 kg
Wea25	34.2	310	1850	690	440	320	158.3	104: 1	＜1.5	Oui	202kg

- Cosier peut Choisissez le moteur Selon notre dimension de connexion à lecteur d'allumage déjà conçu.

--Nous pouvons personnalisé la dimension de connexion Selon la dimension de connexion du moteur du client.

- Nous pouvons aider à fournir les pièces entières avec Moteur hydraulique, moteur à courant continu

Si vous avez une question, PLS n'hésitez pas à nous contacter.

sur:

En vertu d'un:

entraînement de rotation compact Commande de rotation compacte série SE et série WEA Entraînement de rotation SE Series entraînement à rotation série WEA Entraînement d'orientation professionnel compact Slew drive pour tracker solaire entraînement professionnel traqueur solaire d'entraînement entraînement de bague d'orientation
