Chine Vente chaude du boîtier ci-joint Small Precision Snuwing Drive SE3 pour le suivi solaire

État de disponibilité:
Quantité:
  • SE3
  • XZWD

Le  tourbillon  lecteur  est  a  boîte de vitesses  ce  peut  sans encombre  prise  radial  et  axial  charges,  comme  Bien  comme  transmettre  a  couple  pour  tournant.  Le  rotation  peut  être  dans  a  Célibataire  axe,  ou alors  dans  plusieurs  haches  ensemble.

Tourbillon  disques  sommes  fabriqué  par  fabrication  engrenage,  roulements,  scellés,  logement,  moteur  et  autre  auxiliaire  Composants  et  assemblage  les  dans  a  achevé  boîte de vitesses.


Introduction:

En adoptant le roulement d'allumage comme composant central, le lecteur d'allumage peut ou porte une force axiale, une force radiale et un moment d'inclinaison simultanément. Le lecteur d'allugage est largement appliqué dans les remorques modulaires, tous les types de Grandes, plate-forme de travail aérien, systèmes de suivi solaire et puissance éolienne systèmes.

Les boîtes de vitesses électriques et planétaires peuvent être conçues en fonction de Exigences du client. Le lecteur d'allumage a l'avantage d'économiser espace dans les installations, capacité de charge maximale dans une conception compacte, durée de vie et des coûts de maintenance réduits.

Glossaire

1) Couple de moment d'inclinaison: le couple est la charge multipliée par la distance entre la position de charge et le centre de roulement d'allocation. Si la le couple généré par la charge et la distance est supérieur à l'inclinaison nominale Le couple de moment, le lecteur de balle seront renversés.

2) Charge radiale: charge verticale à l'axe du roulement d'allumage

3) Charge axiale: charge parallèle à l'axe du roulement d'allumage

4) Tirque de maintien: c'est le couple inversé. Lorsque le lecteur tourne inversé et que les pièces ne sont pas endommagées,

5) Le couple maximal réalisé est appelé couple de maintien.

6) auto-verrouillage: uniquement lorsqu'il est chargé, le lecteur de balle n'est pas en mesure d'inverser la rotation et donc appelée auto-verrouillage.


- Customer peut choisir le moteur en fonction de notre dimension de connexion à entraînement déjà conçu.

- Nous pouvons concevoir la structure de connexion en fonction de la dimension de connexion du moteur du client.

- Nous pouvons aider à fournir les pièces entières avec un moteur hydraulique, un moteur à courant continu, un moteur CA, un stepper ou un servomoteur.

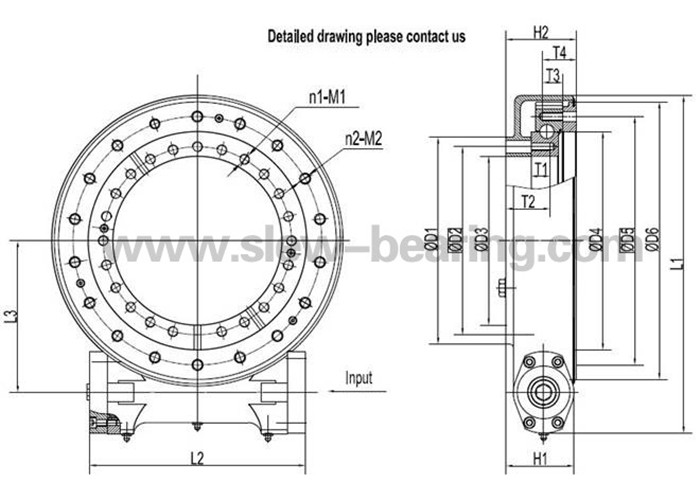

Pour obtenir du dessin (PDF), veuillez cliquer sur le modèle.

Modèle

Dimensions extérieures

Dimensions d'installation

Date des trous de montage

Pdf.format

L1

L2

L3

H1

H2

D1

D2

D3

D4

D5

D6

N1

M1

T1

T2

n2

M2

T3

T4


MM

Bague intérieure

Bague extérieure

SE3

190

157

80

94.5

97.5

126

100

non

non

100

115

6

M10

17

32

6

M10

17

non

SE5

228

173

100.1

107.5

119

140

100

non

non

128

146

6

M10

18

33

6

M10

20

non

SE7

295

185

132.7

76.5

80.8

145

120.6

98

163

203.2

237.5

10

M12

25

45

8

M12

25

42.4

SE9

408

314

174.2

102

108

204

175

145

222.5

270

316

15

M16

30

65

16

M16

30

53

SE12

498

324

220

106

110.5

289

259

229

308.5

358

402

19

M16

30

69.4

18

M16

30

51

SE14

533

330

237.6

106

110

325

295

265

342.5

390

435.5

23

M16

30

69

18

M16

30

51

SE17

578

378

282.55

121

126

406

365.1

324

425

479.4

522

20

M16

32

79

20

M16

32

55

SE21

737

462

339.1

133

136.5

533

466.7

431.8

525.5

584.2

618

35

M20

40

91

36

M20

40

non

SE25


863

462

401.8

133

130

628

565

512

620

675

744

35

M20

40

87

36

M20

40

non

Modèle

Couple de sortie nominal
kn.m

Couple de moment inclinable
kn.m

Charge axiale
KN

Charge radiale
KN

Couple de maintien
kn.m

Rapport de vitesse

Suivi de suivi

Engrenages auto-verrouillables

Poids
kg

SE3

0.4

1.1

30

16.6

2

62: 1

≤0,200

Oui

12 kg

SE5

0.6

3

45

22

5.5

62: 1

≤0,200

Oui

20 kg

SE7

1.5

13.5

133

53

10.4

73: 1

≤0,200

Oui

23 kg

SE9

6.5

33.9

338

135

38.7

61: 1

≤0,200

Oui

49 kg

SE12

7.5

54.3

475

190

43

78: 1

≤0,200

Oui

61 kg

SE14

8

67.8

555

222

48

85: 1

≤0,200

Oui

64 kg

SE17

10

135.6

976

390

72.3

102: 1

≤0,150

Oui

105 kg

SE21

15

203

1598

640

105.8

125: 1

≤0,150

Oui

149 kg

SE25

18

271

2360

945

158.3

150: 1

≤0,150

Oui

204 kg


Lecteur de boîtier à boîtier fermé, le lecteur de coulisses s'applique principalement sur le Condition relativement élevée pour les exigences élevées pour l'épreuve de poussière, Occasion résistante à la pluie et à la corrosion aniti. Grade de précision IP65.
